螺旋板換熱器的換熱原理：
對于換熱的兩種介質，如果都是液體，在螺旋板式換熱器的流道內要按逆流方式流動。所謂逆流是指進行換熱的兩相鄰流道內的兩種液體，沿螺旋流道彼此相反的方向流動，這樣能使兩種流體介質之間始終保持一定溫差，從而達到傳熱效果。
對于換熱的兩種介質，一種是液體，另一種是氣體，則它們在螺旋板式換熱器內要按錯流方式流動，即液體在換熱器內沿螺旋方向流動，而氣體沿?fù)Q熱器的軸向直接通過，這主要是考慮到氣體的特點，氣體一般要求流量大，阻力小，或有的是用于蒸汽冷凝，因此一般不讓氣體沿螺旋方向流動。

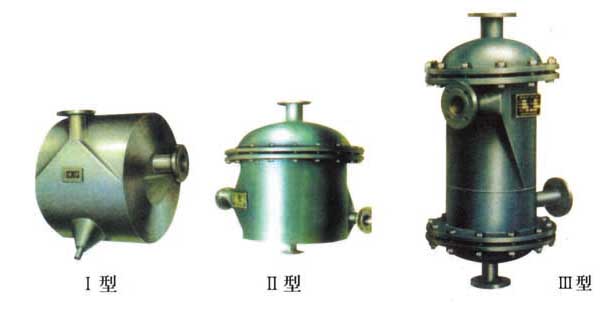

螺旋板式換熱器是一種高效換熱設備，適用汽—汽.汽—液.液—液，對液傳熱。它適用于化學.石油.溶劑.醫藥.食品.輕工.紡織.冶金.軋鋼.焦化等行業。按結構形式可分為不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型.Ⅲ型)螺旋板式換熱器。
螺旋板換熱器產品的結構及性能
1.本設備由兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。
2.在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。
3.Ⅰ型不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性。
4.Ⅱ型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其中一個通道可拆開清洗，特別適用有粘性.有沉淀液體的熱交換。
5.Ⅲ型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其兩個通道可拆開清洗，適用范圍較廣。
6.螺旋板式換熱器按公稱壓力可分為PN0.6、1.0、1.6、2.5MPa(系指單通道以有承受的大工作壓力)。按材質可分為碳素鋼和不銹鋼。用戶可根據實際工藝情況選用。
7.單臺設備不能滿足使用要求時，可以多臺組合使用，但組合時必須符合下列規定：
并聯組合.串聯組合，設備和通道間距相同。混合組合：一個通道并聯，一個通道串聯。
以上是部分規格的螺旋板換熱器介紹：不銹耐酸鋼制PN0.6、1.6MPa，不可拆式(Ⅰ型)螺旋板換熱器，可拆式螺旋板式換熱器安裝連接尺寸表HGJ45-91
螺旋板換熱器特點：
①傳熱效能好。彎曲的螺旋通道和定距柱,有利于增強流體的湍流狀態通道內流體阻力小，可提高設計流速，有助于提高傳熱系數。對于水-水換熱,傳熱系數可達1.8～3.5千瓦每平方米每攝氏度〔kW/(m(·℃)〕。
②有自清洗作用。單通道內的流體通過通道內雜質沉積處時，流速會相對提高，容易把雜質沖掉。
③不可拆式結構的密封性能好，適用于劇毒、易燃、易爆或貴重流體的換熱。
④相鄰?fù)ǖ纼?nèi)的流體呈純逆流方式流動，可得到對數平均溫差，有利于小溫差傳熱，適用于回收低溫位熱能。
⑤結構較緊湊，單位設備體積內的傳熱面積可達150米。
⑥由于螺旋通道本身的彈性自由膨脹，溫差應力小。
⑦價格低廉。
螺旋板換熱器的選型：
1、關于板式換熱器的設計選型，一般情況下對壓降有一定的要求，所以應對其進行校核。如果校核壓降超過允許壓降，需重新進行設計選型計算，直到滿足工藝要求為止。
2、換熱器流程指板式換熱器內一種介質同良好動方向的一組并聯流道，而流道指板式換熱器內，相鄰兩板片組成的介質流動通道。一般情況下，將若干個流道按并聯或串聯的費那個是連接起來，以形成冷、熱介質通道的不同組合。流程組合形式應根據換熱和流體阻力計算，在滿足工藝條件要求下確定。盡量使冷、熱水流道內的對流換熱系數相等或接近，從而得到佳的傳熱效果。雖然板式換熱器各板間流速不等，但在換熱和流體阻力計算時，仍以平均流速進行計算。
3、應根據換熱場合的實際需要定板片型式或波紋式。對流量大允許壓降小的情況，應選用阻力小的板型，反之選用阻力大的板型。根據流體壓力和溫度的情況，確定選擇可拆卸式或者釬焊式。確定板型時不宜選擇單板面積太小的板片，以免板片數量過多，板間流速偏小，傳熱系數過低，對較大的換熱器更應注意這個問題。
